CAD填充图案制作工具最新版是一款操作简单的图例制作修改，CAD填充图案制作工具官方版能修改图案的起始XY坐标、角度、名称、注释等信息，CAD填充图案制作工具最新版支持自己设计背景色、线条色、允许您自己编辑图案注释、图框注释、线图案注释等。
CAD填充图案制作工具功能介绍
1、给图案加载颜色的程序，可以为CAD图纸编辑颜色

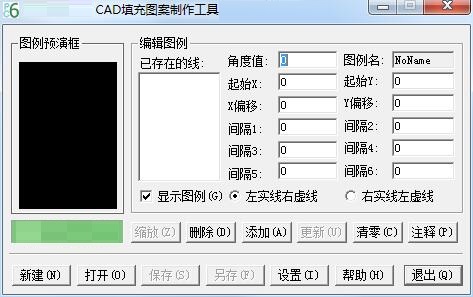

2、编辑图例功能可以设置图案ad角度值、起始X、X偏移、间隔
3、可以及时显示图例，将您的图例加载到软件上查看
4、添加线条的方式有两种，支持“左实线右边虚线”“右边实线左边虚线”
5、可以自己设置图案颜色的配置情况，可以在“设置”中自己选择
6、使用简单，提供图案填充的注释功能
7、软件体积小，设计完成的模板可以输出.Pat格式
8、支持优化自己查找cad填充图案的时间，提高工作效率
CAD填充图案制作工具安装方法
在188下载网，下载CAD填充图案制作工具最新版软件包
解压到当前文件夹
双击打开文件夹中应用程序
本软件为绿色软件，无需安装即可使用。
CAD填充图案制作工具使用方法
1.将文件保存到硬盘上任意位置，可以保存到CAD的SUPPORT目录下
2.在CAD中直接输入AP命令或在菜单里点取[工具-加载应用程序...选择"yqmkpat.vlx"加载
3.绘制好你的填充单元，只支持直线、弧、圆和点。多段线不支持，如果用了多段线，需要先炸开。由于生成填充的方式有两种：填充单元按1x1的间距重复和按实际大小1:1制作，在绘制填充单元时最好先决定要用那种方式，并根据效果合理规划填充单元的绘制方式，最好先画好一个矩形来定位填充的基点和横纵向间距
4.在CAD的命令提示符下键入yqmkpat或mp即可启动制作程序(按矩形长边1mm重复);
5.在CAD的命令提示符下键入yqmkpat1或mp1即可启动制作程序(按实际大小1:1制作)
6.两个命令的操作方式基本相同，先设置一个填充名称，默认为NEW.PAT,你可以直接修改文件名，这个文件名就会作为填充的名字，这个工具会自动定位到CAD的SUPPORT目录，所以不用改路径。选择绘制的填充单元，然后设置基点及横纵向的重复间距，如果执行的是MP命令，最好横纵向间距使用相同值(设置完横向后提示竖向间距时直接回车)，避免生成的填充图案变形了
